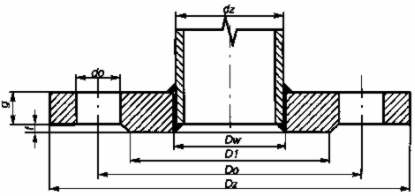

Фланцы стальные плоские приварные ГОСТ 12820-80
Стальные плоские приварные фланцы трубопроводов и соединительных частей, а также присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков, аппаратов и резервуаров на условное давление Ру от 0.1 до 20 МПа и температуру среды от -70°С до +300°С, условный проход Ду от 10 до 2000 мм.
Материал: из углеродистых, легированных и нержавеющих сталей. Сталь Ст 3 сп по ГОСТ 380, 09ГС2 по ГОСТ 19281, 10Г2, 15ХМ по ГОСТ 4543, стали 20, 25 по ГОСТ 1050, 12Х18Н10Т, 15Х5М по ГОСТ 5632.
Пример условного обозначения при заказе круглого стального плоского приварного фланца Dy 50 мм на Ру 1.0 МПа (10.0 кгс/см2) из стали 25 исполнения 1 (с соединительным выступом):
Фланец 1-50-10 Ст.25 ГОСТ 12820-80
Фланцы могут быть изготовлены с исполнением уплотнительных поверхностей 1-9.
При заказе ответных фланцев к имеющейся у Вас арматуре следует учитывать следующие технические характеристики:
Фланцы с уплотнительной поверхностью исполнения 2 (выступ) стыкуются с ответным фланцем с уплотнительной поверхностью исполнения 3 (впадина) (исполнение прокладки - Б) исполнения 4 (шип) - с исполнением 5 (паз).
При заказе ответных фланцев уточните какое исполнение имеет фланец на вашей арматуре.
Материал: из углеродистых, легированных и нержавеющих сталей. Сталь Ст 3 сп по ГОСТ 380, 09ГС2 по ГОСТ 19281, 10Г2, 15ХМ по ГОСТ 4543, стали 20, 25 по ГОСТ 1050, 12Х18Н10Т, 15Х5М по ГОСТ 5632.
Пример условного обозначения при заказе круглого стального плоского приварного фланца Dy 50 мм на Ру 1.0 МПа (10.0 кгс/см2) из стали 25 исполнения 1 (с соединительным выступом):
Фланец 1-50-10 Ст.25 ГОСТ 12820-80
Фланцы могут быть изготовлены с исполнением уплотнительных поверхностей 1-9.

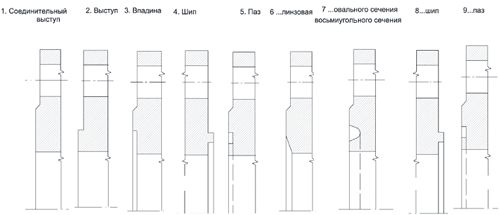

Исполнение уплотнительных поверхностей фланцев
При заказе ответных фланцев к имеющейся у Вас арматуре следует учитывать следующие технические характеристики:
Фланцы с уплотнительной поверхностью исполнения 2 (выступ) стыкуются с ответным фланцем с уплотнительной поверхностью исполнения 3 (впадина) (исполнение прокладки - Б) исполнения 4 (шип) - с исполнением 5 (паз).
При заказе ответных фланцев уточните какое исполнение имеет фланец на вашей арматуре.
Подбор и поставка
Уточним наличие и подготовим КП по этой позиции
Поможем с подбором исполнения, проверим доступность на складе и отправим коммерческое предложение по выбранной позиции или аналогам.
