Подвески ПТ ГОСТ 16127-78 с одной тягой, регулируемые талрепом

Подвески ПТ  ГОСТ 16127-78 с одной тягой, регулируемые талрепом.

Подвески ПТ  ГОСТ 16127-78  стальных трубопроводов различного назначения с условным проходом Ду = 25-500мм, транспортирующих рабочую среду.
Подвески изготавливаются согласно ГОСТ 16127-78 'Детали стальных трубопроводов. Подвески'.
Пример условного обозначения подвески с одной тягой, регулируемой талрепом, для трубопровода диаметром Дн=32 мм с нагрузкой Рmax=50кгс:
Подвеска ПТ-32-50 ГОСТ 16127-78

Подвески ПТ ГОСТ 16127-78

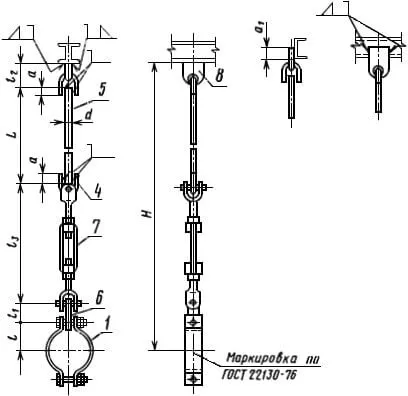

Подвеска с одной тягой, регулируемая талрепом (тип ПТ)
Дн, мм.: 32-530

  • 1 — хомут в сборе;
  • 4 — ушко;
  • 5 — тяга соединительная;
  • 6 — серьга;
  • 7 — талреп тип ВВ-ОШ по ГОСТ 9690-71;
  • 8 — проушина;

1773822360276-698160897-D182D0B8D0BF20D09FD0A2

Наименование изделия Ду Условная масса, кг. Условная нагрузка Pmax, кгс Высота h, мм, не менее a, мм a1, мм d, мм I, мм I1, мм I2, мм I3, мм
ПТ-32-50 32 1,00 50 630 26 25 10 38 125.0 49.5 305
ПТ-38-80 38 1,00 80 630 26 25 10 40 125.0 49.5 305
ПТ-45-100 45 1,00 100 630 26 25 10 45 125.0 49.5 305
ПТ-57-200 57 1,40 200 630 26 25 10 52 125.0 49.5 305
ПТ-76-250 76 1,60 250 660 26 25 10 60 125.0 49.5 305
ПТ-89-400 89 2,20 400 760 34 25 12 67 125.0 52.5 380
ПТ-108-400 108 2,30 400 760 34 25 12 80 125.0 52.5 380
ПТ-133-900 133 4,70 900 900 43 45 16 90 150.0 71.0 480
ПТ-159-1100 159 5,10 1100 950 43 45 16 108 150.0 71.0 480
ПТ-194-1800 194 8,60 1800 1100 51 45 20 130 160.0 95.0 557
ПТ-219-2000 219 8,70 2000 1100 51 45 20 140 160.0 95.0 557
ПТ-273-1500 273 7,00 1500 1000 43 45 16 170 150.0 71.0 498
ПТ-273-2400 273 11,00 2400 1170 51 45 20 180 160.0 95.0 585
ПТ-325-1800 325 9,50 1800 1170 51 45 20 195 160.0 95.0 557
ПТ-325-3400 325 22,00 3400 1400 62 45 24 205 180.0 101.0 710
ПТ-377-2400 377 11,90 2400 1250 51 45 20 230 160.0 95.0 585
ПТ-377-3400 377 22,90 3400 1400 62 45 24 230 180.0 101.0 710
ПТ-426-2400 426 12,10 2400 1280 51 45 20 260 160.0 95.0 585
ПТ-426-3400 426 24,00 3400 1430 62 45 24 260 180.0 101.0 710
ПТ-480-3400 480 25,00 3400 1450 62 45 24 285 180.0 101.0 710
ПТ-480-4500 480 33,20 4500 1600 71 55 27 290 200.0 112.0 770
ПТ-530-3400 530 31,90 3400 1480 62 45 24 310 180.0 101.5 770
ПТ-530-5500 530 44,00 5500 1700 77 55 30 320 200.0 117.5 846
