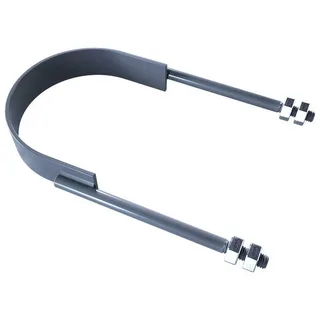

ГОСТ 24138-80. Хомуты сварные
| Обозначение: | ГОСТ 24138-80 |
|---|---|
| Статус: | действующий |
| Тип: | ГОСТ |
| Название русское: | Детали крепления трубопроводов. Хомуты сварные. Конструкция и размеры. |
| Дата издания: | 01.05.1993 |
| Дата введения в действие: | 01.01.1981 |
| Область и условия применения: | Настоящий стандарт распространяется на сварные хомуты диаметром от 100 до 540 мм. |

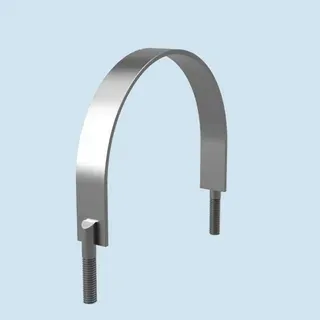

1. Настоящий стандарт распространяется на сварные хомуты диаметром D от 100 до 540 мм.

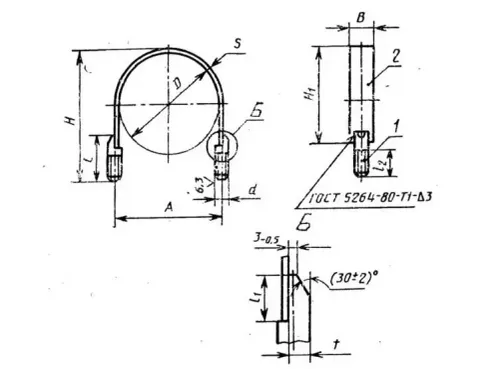

2. Конструкция и размеры сварных хомутов должны соответствовать указанным на чертеже и в таблице.
Пример условного обозначения хомута D=225мм из стали СтЗ оцинкованного с покрытием Ц9.хр:
Хомут 225-СтЗсп-Ц9.хр ГОСТ 24138-80
3. Отклонение оси поверхности d относительно оси поверхности В не должно быть более 2 мм.
4. Допуск параллельности и перекос осей поверхности d не должны быть более 2 мм.
5. Допускается сварка в среде углекислого газа по ГОСТ 14771-76 и контактная по ГОСТ 15878-79 по соглашению с заказчиком.
6. Сварочные материалы должно выбирать предприятие-изготовитель в зависимости от свариваемых материалов.
7. Технические требования - по ГОСТ 24140-80.
Хомуты могут быть изготовлены без покрытия, или с нанесением защитного цинкового покрытия (оцинкованные). Цинкование выполняется гальваническим или термодиффузионным способом.
Толщина гальванического цинкования обычно составляет 6-9 микрон и обозначается "Ц9".
| D | A ±1 | H ±3 | Поз. 1 Шпилька Кол. 2 | Поз. 2 Пластина Кол. 1 | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| l ±0,5 | l1 ±0,5 | l2, не менее | d | t ±0,5 | BxS | H1 ±1 | ||||
| 100 | 107 | 135 | 60 | 20 | 35 | М12 | 7,5 | 30х2 | 95 | 0,215 |
| 105 | 112 | 140 | 100 | 0,221 | ||||||
| 110 | 117 | 145 | 65 | 40 | 100 | 0,232 | ||||
| 115 | 122 | 150 | 105 | 0,24 | ||||||
| 120 | 127 | 170 | 80 | 50 | 110 | 0,271 | ||||
| 125 | 132 | 175 | 115 | 0,277 | ||||||
| 130 | 137 | 180 | 120 | 0,283 | ||||||
| 135 | 142 | 185 | 55 | 125 | 0,291 | |||||
| 140 | 147 | 190 | 85 | 25 | 130 | 0,304 | ||||
| 145 | 152 | 195 | 135 | 0,312 | ||||||
| 150 | 157 | 200 | 140 | 0,316 | ||||||
| 155 | 162 | 205 | 145 | 0,322 | ||||||
| 160 | 167 | 210 | 85 | 25 | 150 | 0,328 | ||||
| 165 | 172 | 215 | 155 | 0,334 | ||||||
| 170 | 177 | 220 | 160 | 0,34 | ||||||
| 175 | 182 | 225 | 165 | 0,346 | ||||||
| 180 | 187 | 230 | 170 | 0,359 | ||||||
| 185 | 192 | 235 | 90 | 30 | 175 | 0,365 | ||||
| 190 | 197 | 240 | 180 | 0,371 | ||||||
| 195 | 202 | 245 | 185 | 0,377 | ||||||
| 200 | 211 | 250 | М16 | 10,5 | 36х2 | 190 | 0,685 | |||
| 210 | 221 | 270 | 100 | 65 | 200 | 0,737 | ||||
| 225 | 236 | 285 | 215 | 0,77 | ||||||
| 245 | 256 | 305 | 110 | 35 | 230 | 0,832 | ||||
| 260 | 271 | 325 | 115 | 245 | 0,884 | |||||
| 275 | 286 | 340 | 120 | 40 | 260 | 0,929 | ||||
| 300 | 311 | 360 | 45 | 40х3 | 285 | 1,05 | ||||
| 330 | 341 | 390 | 315 | 1,121 | ||||||
| 360 | 371 | 425 | 350 | 1,203 | ||||||
| 380 | 391 | 440 | 125 | 50 | 365 | 1,256 | ||||
| 430 | 441 | 495 | 130 | 70 | 415 | 1,392 | ||||
| 455 | 166 | 525 | 135 | 440 | 1,469 | |||||
| 490 | 501 | 555 | 140 | 50х3 | 465 | 1,836 | ||||
| 540 | 551 | 605 | 150 | 55 | 510 | 2,006 | ||||
