Фундаментные болты ГОСТ 24379.1-2012
Фундаментные болты ГОСТ 24379.1-2012
Основной нормативный документ — ГОСТ 24379.1-2012 «Болты фундаментные. Конструкция и размеры»
Фундаментный болт типа 1.1 изогнутый и прямой — это разные конструкции, которые отличаются назначением и способом монтажа. Классификация фундаментных анкерных болтов строится на конструктивных особенностях и способах установки.
Типы Фундаментных болтов ГОСТ 24379.1-2012:
Прямой фундаментный болт 1.1 (Исполнение 1) ГОСТ 24379.1-2012
- Шпилька вставляется в бетон загнутым концом.
- После застывания бетона металлоконструкция крепится через шайбу двумя гайками.
- Такой крепёж подходит для лёгких конструкций и оборудования небольшой массы. Его часто используют при возведении частных домов или для фиксации станков в мастерских.
Характеристики
- Материал: Ст3, 09Г2С и др.
- Покрытие: без покрытия, оцинковка, с термодиффузионным покрытием
- Диаметр: М12, М16, М20, М24, М30, М36, М42, М48
- Вид головки: M12 M16 M20 M24 M30 M36 M42 M48

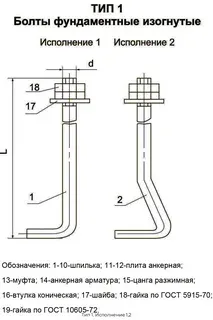

Изогнутый фундаментный болт 1.2 (Исполнение 2) ГОСТ 24379.1-2012
- С изгибом под 90 градусов — монтируют до заливки бетона.
- С дополнительным отклонением — устанавливают в готовые колодцы.
- Крюкообразный конец увеличивает площадь сцепления с бетоном на 30–40% по сравнению с прямыми аналогами.
- Такая конструкция подходит для оборудования, которое создаёт вибрацию или знакопеременные нагрузки.
- Изогнутые фундаментные болты универсальны — их применяют в железобетонных и металлических конструкциях.
- Материал: Ст3, 09Г2С и др.
- Покрытие: без покрытия, оцинковка, с термодиффузионным покрытием
- Диаметр: М12, М16, М20, М24, М30, М36, М42, М48
- Вид головки: M12 M16 M20 M24 M30 M36 M42 M48
Фундаментный болт 2.1 (с анкерной плитой) ГОСТ 24379.1-2012
- номинальный диаметр резьбы — 16–48 мм;
- длина болта — 200–2800 мм;
- масса болта — 0,92–51,63 кг;
- марка стали: Ст3сп, 45, 40Х, 09Г2С.
- прямая шпилька по ГОСТ 24379.1-2012 с двухсторонней резьбой;
- гайка по ГОСТ 5915-70 в количестве 4 шт.;
- шайба по ГОСТ 11371-78;
- анкерная плита размером «а х а» по ГОСТ 24379.1-2012.

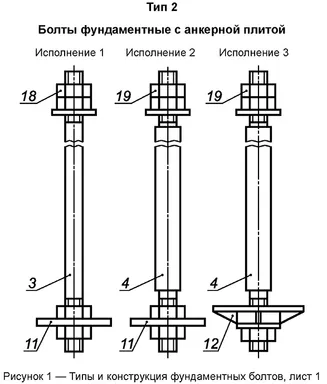

Фундаментный болт с анкерной плитой 2.1 (тип 2, исполнение 1) ГОСТ 24379.1-2012 изготавливается в Трех испонениях:
Фундаментный болт 2.2 (с анкерной плитой) ГОСТ 24379.1-2012
Фундаментный болт 2.2 (тип 2, исполнение 2) представляет собой прямой анкер из металла с резьбой с двух сторон. Имеет следующие характеристики: номинальный размер резьбы — от 56 до 140 мм, длина анкера — от 800 до 5000 мм. На одной стороне анкера закреплены гайки и шайба, на другой — анкерная плита. Болт монтируется в фундамент до его бетонирования, служит для соединения тяжёлых конструкций с основой здания.
Таким образом, основное отличие заключается в том, что фундаментный болт 2.2 имеет увеличенный диаметр по сравнению с типом 2.1, что позволяет ему выдерживать более высокие нагрузки.
Характеристики
- Материал: Ст3, 09Г2С и др.
- Покрытие: без покрытия, оцинковка, с термодиффузионным покрытием
- Диаметр: М56, М64, М72, М80, М90, М100, М110, М125, М140
- Вид головки: M56 M64 M72 M80 M90
Фундаментный болт 2.3 (с анкерной плитой) ГОСТ 24379.1-2012
Фундаментный болт 2.3 имеет анкерную плиту, которая больше по размерам, чем у болта 2.2, и усилена рёбрами жёсткости, что делает более выраженными её якорные свойства.
Фундаментный болт 2.3 применяется для монтажа и укрепления на камне, кирпиче, бетоне крупногабаритного тяжёлого оборудования, а также для соединения с фундаментом капитальных стен, колонн, балок, перегородок и т. д..
Фундаментный болт 2.3 (с анкерной плитой)
- Материал: Ст3, 09Г2С и др.
- Покрытие: без покрытия, оцинковка, с термодиффузионным покрытием
- Диаметр: М100, М110, М125, М140

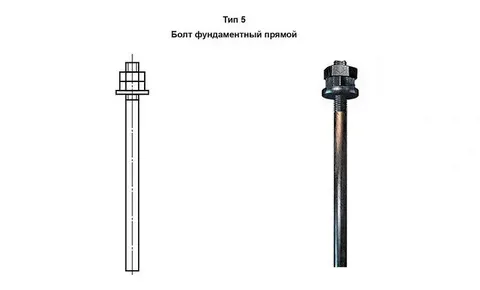

Фундаментный болт 5 (прямой) ГОСТ 24379.1-2012
Характеристики
- Материал: Ст3, 09Г2С и др.
- Покрытие: без покрытия, оцинковка, с термодиффузионным покрытием
- Диаметр: М12, М16, М20, М24, М30, М36, М42, М48
- Вид головки: M12 M16 M20 M24 M30 M36 M42 M48
Описание и применение
Фундаментный болт прямой состоит из шпильки - стержня в виде цилиндра, на который нанесена резьба, двух гаек и шайбы. Фундаментные болты обеспечивают фиксацию строительных конструкций или другого оборудования к основанию из железобетона. Монтаж фундаментного болта типа 5 производят в уже просверленную скважину готовой конструкции. Крепится болт с помощью эпоксидного клея или цементно-песчаной смеси. Используется в любых видах строительства. Такие фундаментные болты обеспечивают надёжное и долговечное крепление к твердым не эластичным основаниям. Способны выдерживать большие механические нагрузки. Размер строительной конструкции, вид фундамента, особенности использования, способ монтажа — все это влияет на выбор типа фундаментных болтов.

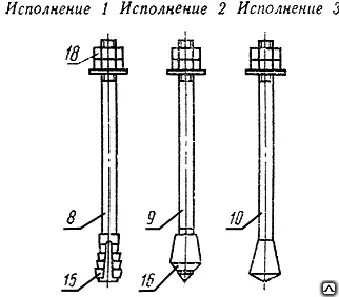

Фундаментный болт 6.1 (с разжимной цангой) ГОСТ 24379.1-2012
Изготавливаются болты 6.1 разной длины.
Характеристики
- Материал: Ст3, 09Г2С и др.
- Покрытие: без покрытия, оцинковка, с термодиффузионным покрытием
- Диаметр: М12, М16, М20, М24, М30, М36, М42, М48
- Вид головки: M12 M16 M20 M24 M30 M36 M42 M48
Описание и применение
Фундаментный болт состоит из шпильки - стержня в виде цилиндра, на который нанесена резьба, двух гаек, шайбы и разжимной цанги. Фундаментные болты обеспечивают фиксацию строительных конструкций или другого оборудования к основанию из железобетона. Широко применяют в строительстве. Обычно монтируются в бетон до его заливки. Универсальны в применении, поддерживают механическую прочность конструкции. Размер строительной конструкции, вид фундамента, особенности использования, способ монтажа — все это влияет на выбор типа фундаментных болтов.
Фундаментный болт 6.2 (с конической втулкой) ГОСТ 24379.1-2012
Характеристики
- Материал: Ст3, 09Г2С и др.
- Покрытие: без покрытия, оцинковка, с термодиффузионным покрытием
- Диаметр: М12, М16, М20, М24, М30, М36, М42, М48
- Вид головки: M12 M16 M20 M24 M30 M36 M42 M48
Описание и применение
Фундаментный болт состоит из шпильки - стержня в виде цилиндра, на который нанесена резьба, двух гаек, шайбы и конической втулки. Фундаментные болты обеспечивают фиксацию строительных конструкций или другого оборудования к основанию из железобетона. Широко применяют в строительстве. Обычно монтируются в бетон до его заливки.
Фундаментный болт 6.3 (с коническим концом) ГОСТ 24379.1-2012
Характеристики
- Материал: Ст3, 09Г2С и др.
- Покрытие: без покрытия, оцинковка, с термодиффузионным покрытием
- Диаметр: М12, М16, М20, М24, М30, М36, М42, М48
- Вид головки: M12 M16 M20 M24 M30 M36 M42 M48
Описание и применение
Фундаментный болт состоит из шпильки - стержня в виде цилиндра, на который нанесена резьба с одной стороны и конический конец с другой, двух гаек и шайбы. Фундаментные болты обеспечивают фиксацию строительных конструкций или другого оборудования к основанию из железобетона. Широко применяют в строительстве. Обычно монтируются в бетон до его заливки.
В этом разделе пока нет товаров.
