Болты самоанкерующиеся БСР ГОСТ 28778-2023
Болты БСР ГОСТ 28778-2023. Болты самоанкерующиеся распорные БСР.
ГОСТ 28778-2023 «Болты самоанкерующиеся распорные для строительства. Технические условия»

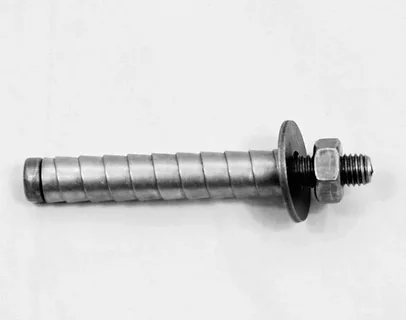

Болт самоанкерующийся распорный - это стержень в виде цилиндра, на который нанесена неполная резьба с одной стороны и круглая головка с другой. Далее на стержень одевается заклинивающий элемент, гайка и шайба соответствующего размера. Изготавливается болт нескольких видов климатических исполнений: У3.1, У3 и УХЛЗ . Широко применяется для закрепления деталей строительных конструкций, трубопроводов, оборудования и др. к бетонным, железобетонным и кирпичным конструкциям зданий и сооружений. Изготавливается болт СРБ по межгосударственному стандарту ГОСТ 28778-2023. Максимальная метрическая резьба М24.
Болт СРБ
- Материал: Ст3, Ст20, 09Г2С
- Покрытие: без покрытия, оцинковка, с термодиффузионным покрытием
- Диаметр: М6, М8, М10, М12, М16, М20, М22, М24
- Вид головки: круглая
Вес болтов СРБ
| Типоразмер СРБ | M6x65 | М8x85 | М10x100 | M12x110 | M16x150 | M20x200 | М22x250 | M24x300 |
| Масса 1 шт |
0,032 кг | 0,061 кг | 0,091 кг | 0,134 кг | 0,192 кг | 0,457 кг | 0,741 кг | 1,160 кг |
Стандартные размеры болтов БСР по ГОСТ 28778-90
Размер, |
Диаметр |
Длина |
Диаметр |
Длина |
Масса |
|---|---|---|---|---|---|
dxL |
резьбы, d |
болта, L |
головки, D+1.0 |
ЗЭ, H |
1 шт., m |
| M6x65 | М6 | 65 | 9 | 45 | 0.02 |
| M8x85 | М8 | 85 | 11 | 60 | 0.06 |
| M10x100 | М10 | 100 | 13 | 70 | 0.1 |
| M12x110 | М12 | 110 | 15 | 75 | 0.15 |
| M16x150 | М16 | 150 | 19 | 100 | 0.32 |
| M20x200 | М20 | 200 | 23 | 125 | 0.66 |
| M22x250 | М22 | 250 | 25 | 150 | 0.96 |
| M24x300 | М24 | 300 | 27 | 180 | 1.44 |
