Опоры хомутовые бескорпусные ХБ


Опоры ХБ хомутовые безкорпусные предназначены для крепления стальных технологических трубопроводов с различным наружным диаметром и различного назначения. Изготавливаются в соответствии с ОСТ 36-146-88 и ТУ-04698606-001-04 'Опоры трубопроводов'.
Опоры ХБ-А хомутовые бескорпусные от Ду25 до Ду530 включительно, могут применяться в качестве подвижных.
Опоры ХБ-Б хомутовые бескорпусные от Ду25 до Ду530 включительно, могут применяться в качестве неподвижных.

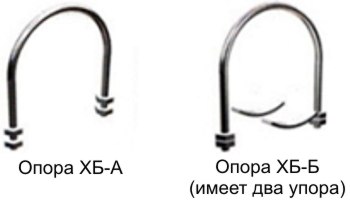

Опора ХБ-А изготавливается из гнутого хомута с гайками, который крепится при монтаже трубопровода на какую-либо несущую конструкцию.
Опора ХБ-Б состоит из упоров и гнутого хомута с гайками и крепится при монтаже трубопровода на какую-либо несущую конструкцию, а упоры привариваются к трубе.

Опоры ХБ могут носить следующие обозначения:

Опора ХБ хомутовая бескорпусная ОСТ 36-146-88
Опора ХБ-А ОСТ 36-146-88 хомутовая
Опора ХБ-Б ОСТ 36-146-88 хомутовая
Опора ХБ-А ОСТ 36-146-88 подвижная
Опора ХБ-Б ОСТ 36-146-88 неподвижная

Условное обозначение

Пример условного обозначения опоры ХБ-А из стали марки 20 для трубопровода Ду 219:

Опора 219-ХБ-А-20 ОСТ 36-146-88.

Пример условного обозначения опоры ХБ-Б из стали марки 09Г2С для трубопровода Ду89:

Опора 89-ХБ-Б 09Г2С ОСТ 36-146-88

Ориентируясь на потребности Клиентов, компания ''АстронЭнерго'' держит в НАЛИЧИИ опоры ХБ всех Диаметров с Ду 25 по Ду530 мм на складе в Москве.


Обозначение

Исполнение

Диам. нар., мм

Дн, мм

Ширина, мм

Масса, кг

Цена с НДС, руб

А

Опора 25-ХБ-А

А

М10

25

38

0,1

 90,0

Опора 32-ХБ-А

А

М10

32

44

0,1

 95,0

Опора 38-ХБ-А

А

М10

36

50

0,2

 100,0

Опора 45-ХБ-А

А

М10

45

60

0,2

 105,0

Опора 57-ХБ-А

А

М12

57

74

0,3

 130,0

Опора 76-ХБ-А

А

М12

76

94

0,4

 140,0

Опора 89-ХБ-А

А

М12

89

106

0,4

 160,0

Опора 108-ХБ-А

А

М16

108

130

0,8

 190,0

Опора 133-ХБ-А

А

М16

133

154

1,0

 210,0

Опора 159-ХБ-А

А

М20

159

190

1,8

 280,0

Опора 219-ХБ-А

А

М20

219

244

2,2

 320,0

Опора 273-ХБ-А

А

М20

273

300

2,6

 380,0

Опора 325-ХБ-А

А

М20

325

352

3

450,0

Опора 377-ХБ-А

А

М24

377

410

5

 620,0

Опора 426-ХБ-А

А

М24

426

460

5,5

 740,0

Опора 530-ХБ-А

А

М24

530

570

6,6

 890,0

Б

Опора 25-ХБ-Б

Б

М10

25

38

0,14

 110,0

Опора 32-ХБ-Б

Б

М10

32

44

0,18

 115,0

Опора 38-ХБ-Б

Б

М10

36

50

0,28

 120,0

Опора 45-ХБ-Б

Б

М10

45

60

0,32

 130,0

Опора 57-ХБ-Б

Б

М12

57

74

0,50

 160,0

Опора 76-ХБ-Б

Б

М12

76

94

0,60

 180,0

Опора 89-ХБ-Б

Б

М12

89

106

0,60

 200,0

Опора 108-ХБ-Б

Б

М16

108

130

1,08

 230,0

Опора 133-ХБ-Б

Б

М16

133

154

1,52

 260,0

Опора 159-ХБ-Б

Б

М20

159

190

2,32

 350,0

Опора 219-ХБ-Б

Б

М20

219

244

3,24

 440,0

Опора 273-ХБ-Б

Б

М20

273

300

3,64

 520,0

Опора 325-ХБ-Б

Б

М20

325

352

4,04

 580,0

Опора 377-ХБ-Б

Б

М24

377

410

6,24

 890,0

Опора 426-ХБ-Б

Б

М24

426

460

8,40

 1190,0

Опора 530-ХБ-Б

Б

М24

530

570

9,50

 1280,0
